نحوه باز کردن مانیتورهای LCD
نحوه باز کردن مانیتورهای LCD

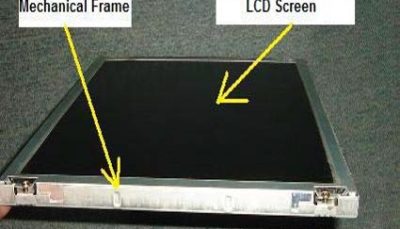

تمام پیچ هایی که بر روی پشت قاب مانیتور شما قرار گرفتهاند را باز کنید بعد از باز کردن پیچ های آن می بایست قاب جلویی را از قاب پشتی جدا کنید. لبه پایینی قاب را گرفته سپس بر روی بالای قاب فشار آورده و قاب را به سمت جلو بکشید تا از قاب پشتی جدا شود به همین سادگی بعد از جدا کردن قاب جلویی می توانید به بردهای مانیتور و پنل آن دسترسی داشته باشید.
برد Power Supply
ولتاژ برق شهر 220V AC هستش ما باید این ولتاژ را به سطح ولتاژ دلخواه خودمون تبدیل کنیم. برای اینکه بتونیم این ولتاژ را از ۲۲۰ ولت به 5 یا 12 ولت DC تبدیل کنیم دو روش برای این کار داریم. یکی استفاده از روش منابع تغذیه خطی و دیگری استفاده از مبدل های سوئیچینگ است منابع تغذیه خطی به دلیل راندمان و حجم زیادی که اشغال می کنند و تلفات توان زیادی دارند معمولاً کنار گذاشته می شود و طراحان مجاب به استفاده از روش سوئیچینگ برای تولید مدارات خود می شود در صورتی که اطلاعات بیشتری برای منابع تغذیه نیازمند هستید به آموزش تعمیرات پاور مراجعه نمایید.
روش کار منابع تغذیه سوئیچینگ
معمولا برای اینکه ما بتوانیم یک سطح ولتاژ را به یک سطح ولتاژ دیگر تبدیل کنیم در واقع برای انتقال توان از ترانس استفاده می کنیم به این صورت که بر اساس تعداد دور سیم پیچ ، قطر ، نوع هسته و فرکانس کاری و… می توانیم یک سطح ولتاژ را توسط ترانس به یک سطح ولتاژ دیگر تبدیل کنیم. در روش تبدیل منابع تغذیه خطی هم ، از ترانس استفاده می شود و در روش سوئیچینگ از ترانس استفاده می شود ولی با کمی تغییرات.
روش کار
در ورودی تغذیه از ترانس کاهنده استفاده می شود و سطح ولتاژ ۲۲۰ به سطح ۱۲ ولت تبدیل می کنند. این ولتاژ به صورت AC می باشد. در نتیجه باید یکسو شده و ریپل های آن کاهش داده شود به همین دلیل از پل دیود و فیلتر خازنی برای صاف کردن ولتاژ خروجی استفاده می شود در انتها برای رگوله کردن ولتاژ خروجی میتوان از رگولاتور ها یا ترانزیستور ها و غیره استفاده کرد.

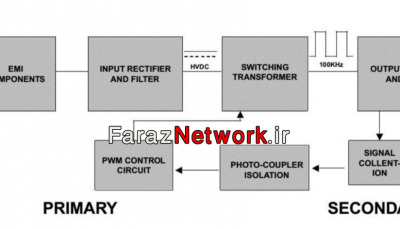

در منابع تغذیه سوئیچینگ ما از ترانس برای کاهش سطح ولتاژ استفاده می کنیم ولی چطوری می شود در این روش حجم منابع تغذیه ما به صورت چشمگیری کاهش پیدا میکند و تلفات توان ما خیلی کم می شود؟ همانطور که گفتیم برای تبدیل سطح ولتاژ از ترانس استفاده می کنیم اندازی ترانس رابطه مستقیم با فرکانس کاری ما دارد. یکی از دلایلی که حجم منابع تغذیه سوئیچینگ بسیار زیاد است اینکه ما در روش خطی نمیتوانیم فرکانس کاری خودمون را تغییر بدهیم و فرکانس کاری ما ۵۰ هرتز برق شهر است در نتیجه به نسبت ولتاژ و جریان خروجی حجم ما بیشتر خواهد بود. ولی در منابع تغذیه سوئیچینگ ما می توانیم فرکانس کاری مدار را تغییر بدیم و به همان نسبت می توانیم حجم ترانس و مدارمون را کاهش بدیم. برای مثال اگر ما به جای استفاده از فرکانس ۵۰ هرتز از فرکانس ۵۰ کیلوهرتز استفاده کنیم. حجم ترانس ما تقریبا 1000 برابر کوچکتر خواهد بود. سوالی که به وجود می آید این است که چطور می توانیم فرکانس را تغییر دهیم؟ به روش های مختلفی می توان فرکانس را افزایش داد از جمله استفاده از ضرب کننده ها و روشی که ما در منابع تغذیه استفاده می کنیم این است که ابتدا برق شهر را به ولتاژ DC تبدیل می کنیم. سپس آن ولتاژ را به با یک عنصر سوئیچ به فرکانس بالا تبدیل می کنیم و به ترانس خودمون اعمال می کنیم.
در مدار پایین ولتاژ ۲۲۰ ولت برق شهر به ولتاژ DC با مقدار ۳۱۱ ولت تبدیل خواهد شد. یعنی در دو سر خازن C1 مقدار 311 ولت خواهیم داشت این ولتاژ به ترانس ما اعمال میشود و در سر دیگر تراس ما یک ماسفت قرار گرفته است که وظیفه آن سوئیچ کردن این ولتاژ و با فرکانس ۱۰۰ کیلو هرتز است ، زمانی که ماسفت روشن باشد ولتاژ ۳۱۱ ولت از طریق ماسفت زمین شده و برابر با صفر خواهد شد و زمانی که ماسفت خاموش باشد مقدار ولتاژ ترانس برابر با 311 ولت خواهد بود به این ترتیب اگر با سرعت بالا و به صورت پیوسته این عملیات ادامه پیدا کند در واقع ما توانستیم از ولتاژDC یک ولتاژ متغیر بسازیم تا به ترانس اعمال کنیم حال ترانس ما میتواند در دو سر خروجی خود ولتاژ القا کند. اگر این ولتاژ القا شده را با یک فیلتر سلفی خازنی صاف کنیم می توانیم یک ولتاژ DC را دریافت کنیم.
مقدار این ولتاژ میتواند براساس تعداد دور ترانس و فرکانس کاری معین مقدار مشخصی داشته باشد. در این روش ما توانستیم مقدار ۱۲ ولت را تولید کنیم با این تفاوت که حجم مدار ما به صورت چشمگیری کاهش پیدا کرده است و تلفات توان ما به صفر رسیده است علت این که تلفات توان بخاطر حالت قطع و اشباع ( با وجود ترانزیستور ) می باشد. ولی در منابع تغذیه خطی به علت اینکه ترانزیستورها در حالت فعال کار می کنند همیشه تلفات توان مشخصی خواهیم داشت.
