نحوه چیدمان رك های شبكه در اتاق سرور

چیدمان رك های شبكه در اتاق سرور

اتاق سرور محل قرار گرفتن رك هاي شبكه مي باشد در اين رك ها سوئيچ ها ، روترها و فایروال ها قرار مي گيرد.

با توجه به وظايف مذكور، اين ركها بايد ویژگیهای باشند که به آن می پردازیم :

امكان نصب انواع تجهيزات استاندارد در رك را داشته باشند

داراي فن روف مجزا از بدنه در سقف براي جلوگيري از ورود گرد و غبار داشته باشد

امكان هدايت هواي دميده شد از زير رك به درون رك و جلوي سرورها و تجهيزات و همچنین خروج هواي گرم از پشت سرورها را داشته باشند

رنگ بدنه ضد الكتريسيته ساكن و حريق باشد

مجهز به سيستم ارت بدنه باشد

داراي فضاي ورودي كابل زياد از زير رك و بالاي رك باشد

داراي قاب متحرك براي فن ها جهت سهولت تعويض از بيرون بدون جابجايي تجهيزات باشد

مجهز به فيلتر قابل تعويض در كف جهت تصفيه هوا و افزايش عمر تجهيزات باشد

داراي فيلتر مناسب جهت پوشش ورودي و خروجي كابل هاي رك در برابر گرد و خاك و هدر رفت جريان هوا باشد

با توجه به دمش هواي خنك به درون رك ها ، بايد رك ها عايق حرارتي باشند و هواي خنك موجود در رك با هواي گرم بيرون تبادل نشود

درب با قفل ديجيتال رمزدار داشته باشند

اولين رك كه به رك Rack-Net-1 معروف است. رك ورودي كابل هاي بيروني و مخابراتي است ، كه بايد در آن دو سيني فيبر ركمونت وجود داشته باشد،

كابل هاي شبكه از نودهاي ديواري اتاق هاي مانيتورينگ ، تاسيسات و تجهيزات بايد در يك پچ پنل در همين رك نصب گردند.

در رك دوم كه بهRack-Net-2 موسوم است و براي ورود كابل هاي شبكه رك هاي سروري پيش بيني شده است.

داشتن Splitter ، فضا بين خروجي هوا و كابل ها ، جهت جلوگيري از حرارات ديدن كابل ها و هدايت كننده دمنده جهت هدايت هواي گرم به سمت كانال هاي مكنده سقفي

در هر رك .

سقف رك ها داراي حداقل 8 فن و كف رك جهت انتقال باد بصورت باز باشد ، امكان انتقال كابل ها به تعداد زیاد از پایین و بالاي رك ها وجود داشته باشد

مهار كابل ها و فيبرها به بدنه رك ، توسط بست هاي قفل دار پلاستيكي باشد و با هلدرهاي مناسب كابل ، انتقال كابل ها در درون رك صورت پذيرد.

از اتيكت هاي چاپي چسبي بايد در هر دو سر كابل ها استفاده گردد

آرایش رک ها :

بهترین چیدمان رک به صورتی است که فاصله ها رعایت گردد.

یعنی در صورت نیاز به جابجایی و یا نصب تجهیزات جدید در داخل سایت هیچ احتیاجی به جابجایی آنها وجود نداشته باشد.

لذا موسسه NAC برای نصب تجهیزات در ایالات متحده الزام های خاصی را برای محیط های کاری و فاصله مجاز اطراف تجهیزات الکتریکال اعمال می کند.

بنابر استاندارد NAC26-110 باید فاصله مجاز 0/91 متر مربع (2 فوت مربع) فضای خالی در اطراف تجهیزات بدون حفاظ وجود داشته باشد.

الزامات نصب رک ها :

باید رک ها به صورتی نصب شود که به سیم کشی الکتریکال و دیتا به صورت مناسبی دسترسی داشته باشد و از سیستم های توزیع (مثل سینی کابل ها و لدرها) استفاده کامل شود.

حتما عملیات نصب و گراندیگ مطابق با دستور العمل استاندارد باید باشد.

طراحی چیدمان باید به صورت ردیفی و تقسیم شده برای سوییچ های لایه 2 و سرویس دهنده های سرور انجام گیرد.

لازم است که رک دارای فضایی به عرض حداقل800 ملیمتر و عمق 1000 میلیمتر و ارتفاع 2/3 باشد.

الزامی است که در جلو و عقب هر قفسه راهرویی به عرض حداقل 1000 ملیمتر (40 اینچ) موجود باشد

بهتر است رک ها به صورت کاملا استیبل به ستونها و یا پایه های ساختمان مهار شوند.

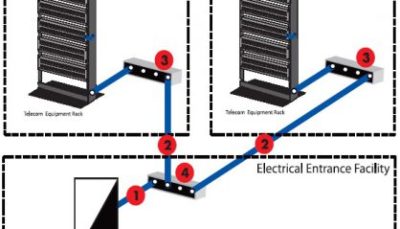

گراندینگ در سایت های بزرگ مانند مرکز داده معمولا به صورت ردیفی انجام می گیرد.
