دانلود کتاب آموزشی نصب و راه‌اندازی دکل‌های مخابراتی جلد اول

این دوره آموزشی به‌منظور آموزش مفاهیم، اصول و مراحل نصب، راه‌اندازی، و نگهداری دکل‌های مخابراتی طراحی شده است. هدف دوره، آشنایی با انواع دکل‌ها، تجهیزات مرتبط و استانداردهای لازم برای نصب و راه‌اندازی صحیح این دکل‌ها در محیط‌های مختلف است.

بخش 1. مقدمه‌ای بر دکل‌های مخابراتی

فصل 1. تعریف و اهمیت دکل‌های مخابراتی

• تعریفی دقیق از دکل مخابراتی و تفاوت آن با سایر سازه‌های مرتفع

• نقش دکل در پوشش‌دهی سیگنال، انتقال، بک‌هال و دسترسی کاربران

• مثال‌های واقعی: سایت موبایل شهری، پوشش روستایی، رله رادیویی بین دو نقطه

فصل 2. دسته‌بندی کلی دکل‌ها از نظر ساختاری و عملکردی

• طبقه‌بندی بر اساس کارکرد: ارسال/دریافت موبایل، رادیو/تلویزیون، بک‌هال، اینترنت ثابت

• طبقه‌بندی بر اساس ساختار: دکل‌های قابل نصب موقت، دائم، سبک، سنگین

فصل 3. معرفی انواع دکل‌های مخابراتی

• دکل‌های تلسکوپی

  • ساختار و نحوه بالابردن/پایین آوردن

  • مزایا در نصب موقت یا پرتابل

  • محدودیت‌های ارتفاع و پایداری

• دکل‌های ثابت (Monopole)

  • طراحی تک‌ستونی، جنس (فولاد، گالوانیزه)

  • کاربرد در محیط‌های شهری با فضا محدود

• دکل‌های گالوانیزه

  • مقاومت در برابر خوردگی، پوشش‌دهی طولانی‌مدت

  • نگهداری و پوشش‌دهی حفاظتی

• دکل‌های لوله‌ای

  • اتصالات، جوشکاری، یکپارچگی ساختاری

  • استفاده در شرایط باد شدید

فصل 4. کاربردهای دکل‌ها در حوزه‌های مختلف

• شبکه موبایل (2G/3G/4G/5G)

  • تفاوت نیاز آنتن و ظرفیت برای هر نسل

• رادیو و تلویزیون

  • پوشش گسترده با توان بالا

• اینترنت ثابت و وایرلس نقطه به نقطه

  • ارتباط‌های بک‌هال و رله

• کاربردهای ترکیبی (مثلاً دکل موبایل + رادیو + سنسور محیطی)

فصل 5. اجزای اصلی دکل و تجهیزات پایه‌ای

• سازه اصلی

  • پایه، ستون، اتصالات، مهاربندی (اگر مرتبط باشد)

• تجهیزات نصب‌شده روی دکل

  • آنتن‌ها (نوع، زاویه تابش، جهت‌دهی)

  • کابل‌های RF و فیبر نوری

  • مبدل‌های توان و پاور (UPS، ژنراتور، منابع تغذیه)

  • تجهیزات مانیتورینگ اولیه (رطوبت، دما، ولتاژ)

• سیستم‌های حفاظتی

  • صاعقه‌گیر

  • زمین‌کردن (Earthing)

  • حفاظ فیزیکی و دسترسی کنترل‌شده

فصل 6. معیارهای تصمیم‌گیری در انتخاب نوع دکل برای پروژه

• نوع سرویس و برد مورد نیاز

• محدودیت فضا و محیط نصب

• شرایط آب و هوایی و جغرافیایی

• وزن و تعداد تجهیزات روی دکل

• نیاز به مقیاس‌پذیری آینده

• بودجه و نگهداری

فصل 7. دیاگرام‌ها و نقشه‌های مرجع (قابل تولید/ویرایش)

• دیاگرام اجزای یک سایت نمونه (مثال: سایت موبایل شهری)

• نقشه نصب قسمتی از دکل با برچسب اجزا

• تمپلیت گزارش انتخاب دکل برای پروژه (فرمت قابل ویرایش)

فصل 8. چک‌لیست اولیه برای شروع پروژه نصب دکل

• تعیین نوع خدمت و پوشش مورد انتظار

• بررسی موقعیت مکانی اولیه

• انتخاب نوع دکل متناسب با نیاز

• فهرست تجهیزات مورد نیاز

• ارزیابی زیرساخت برق و دسترسی

• بررسی مجوزهای محلی اولیه

بخش 2. انواع دکل‌ها و ویژگی‌های آنها

فصل 1. دکل‌های انتقال سیگنال (Transmission Towers)

• تعریف و کاربرد در شبکه‌های برق و مخابرات

• انواع سازه‌های انتقال سیگنال (زاویه‌ای، مشبک، لوله‌ای)

• مزایا و محدودیت‌ها در پروژه‌های مخابراتی

فصل 2. دکل‌های ثابت و ایستاده (Fixed and Mast Towers)

• ساختار تک‌پایه (Monopole) و چندپایه

• کاربرد در مناطق شهری و صنعتی

• مزایا: اشغال فضای کم، نصب سریع

• معایب: محدودیت در ارتفاع و ظرفیت تجهیزات

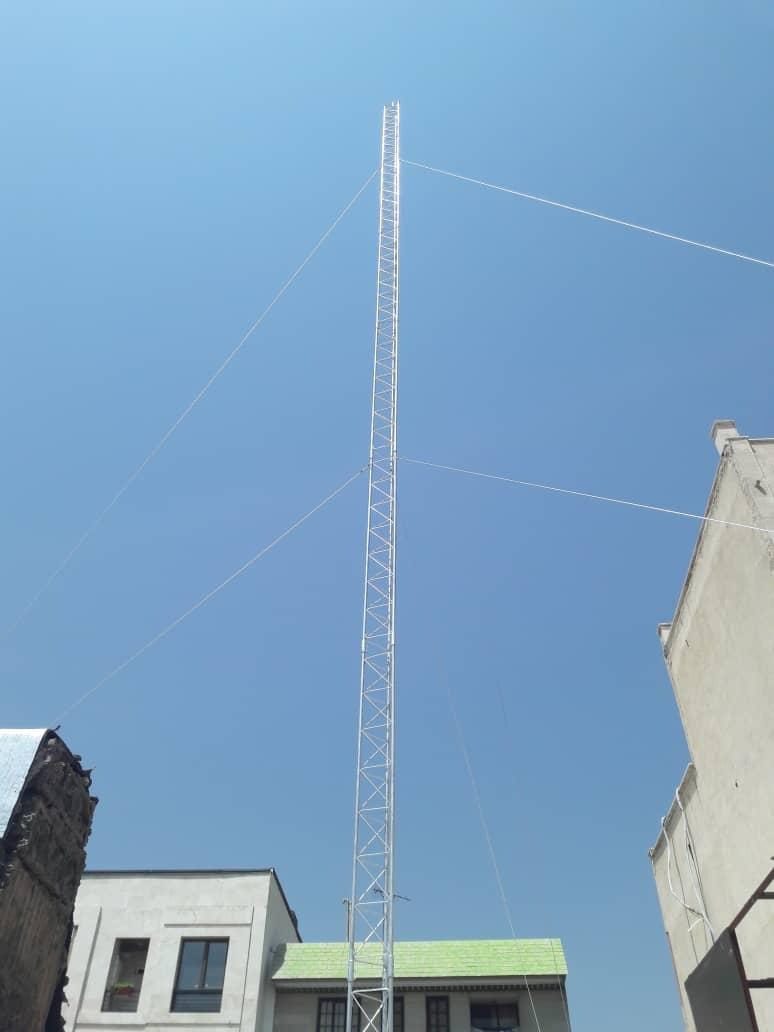

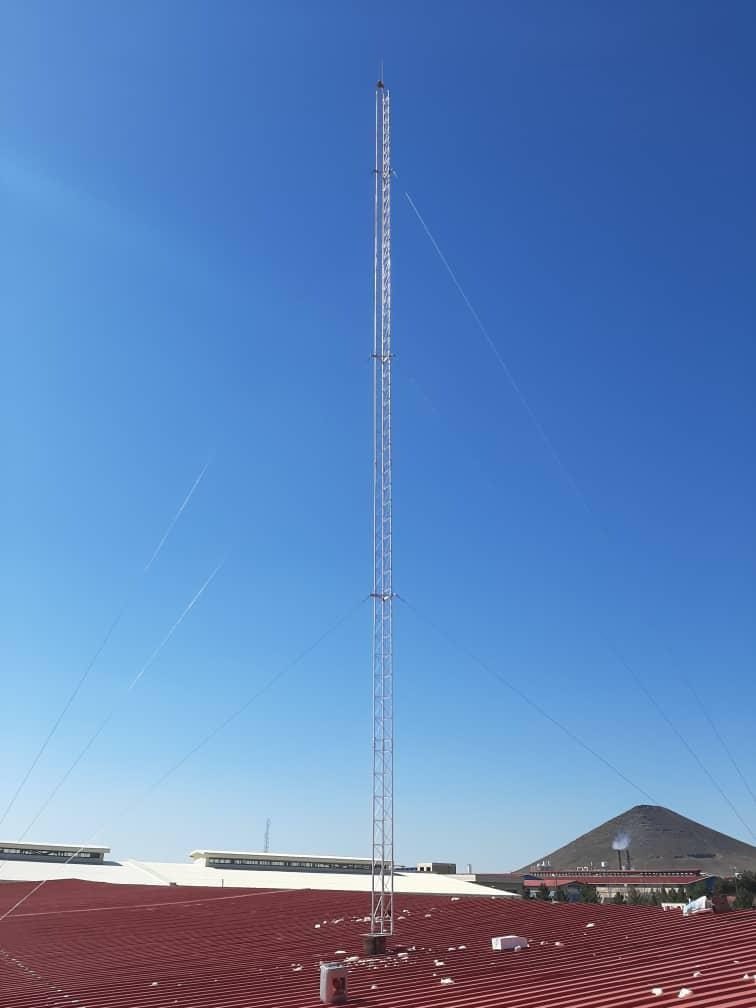

فصل 3. دکل‌های مهارشده (Guyed Towers)

• تعریف و ساختار سه‌پایه یا چهارپایه با کابل‌های مهار

• نیاز به فضای باز برای نصب کابل‌های مهار

• مزایا: وزن کمتر، هزینه ساخت پایین

• معایب: نیاز به نگهداری مهارها، اشغال فضای زیاد

فصل 4. دکل‌های خودایستا (Self-Supporting Towers)

• ساختار سه‌پایه یا چهارپایه بدون نیاز به مهار

• کاربرد در محیط‌های محدود یا با تراکم بالا

• مزایا: مقاومت بالا در برابر باد و زلزله

• معایب: وزن و هزینه بالاتر نسبت به دکل مهارشده

فصل 5. دکل‌های تلسکوپی (Telescopic Towers)

• ساختار جمع‌شونده و قابل حمل

• کاربرد در مأموریت‌های موقت، امداد و رویدادها

• مزایا: نصب سریع، جابجایی آسان

• معایب: محدودیت ارتفاع و تحمل بار

فصل 6. دکل‌های لوله‌ای و گالوانیزه

• ویژگی‌های مقاومتی در برابر خوردگی

• روش‌های پوشش‌دهی (Hot-Dip Galvanization)

• کاربرد در محیط‌های مرطوب یا خورنده

فصل 7. مقایسه فنی انواع دکل‌ها

• جدول مقایسه‌ای بر اساس ارتفاع، ظرفیت بار، مقاومت در برابر باد، هزینه ساخت و زمان نصب

• تحلیل انتخاب دکل بر اساس شرایط پروژه (شهری، روستایی، کوهستانی، ساحلی)

فصل 8. فاکتورهای کلیدی انتخاب نوع دکل

• شرایط جغرافیایی و اقلیمی

• نوع تجهیزات مخابراتی و وزن آن‌ها

• بودجه و زمان‌بندی پروژه

• الزامات قانونی و مجوزهای نصب

بخش 3. استانداردها و قوانین مرتبط با نصب دکل‌ها

فصل 1. معرفی کلی چارچوب قانونی و استانداردی نصب دکل‌های مخابراتی

• اهمیت تطابق با استانداردها در ایمنی، پایداری و مجوز‌گیری

• تمایز بین الزامات بین‌المللی، ملی و محلی

فصل 2. استانداردهای بین‌المللی مرتبط

• مروری بر سازمان‌های مرجع (ITU، ISO، IEC)

• استانداردهای طراحی سازه‌ای و مقاوم‌سازی در برابر باد و زلزله

• استانداردهای حفاظتی (مثل حفاظت در برابر برق‌گرفتگی، ارتینگ)

• استانداردهای الکترومغناطیسی و تابش (EMF) و حد مجاز قرارگیری در مجاورت انسان

فصل 3. استانداردهای ملی و تطبیق با قوانین محلی

• چک‌لیست تطبیق با مقررات ملی کشور مورد اجرا (مثلاً سازمان تنظیم مقررات ارتباطات)

• انطباق با ضوابط ساخت‌وساز، ارتفاع مجاز، و کاربری زمین

• الزامات محلی برای نصب در مناطق شهری، روستایی، محافظت‌شده یا حساس

فصل 4. الزامات ایمنی در نصب

• استانداردهای ایمنی ساختاری دکل (بارگذاری، ارزیابی خستگی، بازبینی دوره‌ای)

• حفاظت کارکنان در مراحل نصب: فهرست تجهیزات و رویه‌های ایمنی

• ایمنی برق و سیستم‌های قدرت (استانداردهای ارت، قطع‌کننده و محافظ)

• مدیریت ریسک حوادث و تدوین برنامه واکنش اضطراری

فصل 5. مجوزها و تاییدیه‌های لازم

• مجوز ساخت و نصب از مراجع محلی (شهرسازی، سازمان‌های مخابراتی)

• دریافت تاییدیه‌های فنی قبل از ساخت (محاسبات سازه، نقشه‌های مهندسی)

• مجوزهای نشر/اشاعه سیگنال در باندهای فرکانسی مشخص

• گواهی‌های انطباق با استانداردهای فنی (Certificate of Compliance)

فصل 6. الزامات محیط زیستی

• ارزیابی اثرات زیست‌محیطی (Environmental Impact Assessment) قبل از نصب

• مجوزهای زیست‌محیطی برای نصب در مناطق حساس یا حفاظت‌شده

• مدیریت پسماند و جلوگیری از آلودگی در فرایند نصب و نگهداری

• برنامه پایدارسازی انرژی و تطبیق با سیاست‌های محلی محیط‌زیست

فصل 7. الزامات مربوط به موقعیت و ارتفاع

• چارچوب‌های قانونی در تعیین فاصله از مناطق مسکونی، فرودگاه‌ها، خطوط برق و جاده‌ها

• محدودیت‌های ارتفاعی و اعلام موقعیت به نهادهای مربوط (مثلاً برای جلوگیری از برخورد با هواپیما)

• نشانه‌گذاری و روشنایی دکل طبق استانداردهای هوانوردی

فصل 8. مستندسازی و گزارش‌دهی

• قالب‌های مورد نیاز برای ارائه به مراجع (نقشه‌ها، محاسبات، گواهی‌ها)

• نگهداری پرونده‌های مطابقت (compliance file) برای بازرسی‌های دوره‌ای

• چک‌لیست‌های بازبینی قبل از راه‌اندازی و پس از آن

فصل 9. رویه‌های تطابق مستمر و ممیزی

• برنامه ممیزی داخلی و خارجی برای حفظ انطباق با استانداردها

• به‌روزرسانی با تغییرات قانونی و استانداردی

• ثبت و پیگیری نواقص و اصلاحات (non-conformance management)

بخش 4. مراحل نصب دکل‌های مخابراتی

فصل 1. بررسی و انتخاب محل نصب

• ارزیابی نیازمندی‌های پوشش شبکه و خط دید (Line of Sight)

• بررسی موانع فیزیکی (ساختمان‌ها، درختان، کوه‌ها)

• رعایت الزامات قانونی و مالکیت زمین

فصل 2. طراحی و نقشه‌برداری محل نصب

• برداشت مختصات جغرافیایی و ارتفاعی با GPS و توتال استیشن

• طراحی پایه دکل و جانمایی تجهیزات روی نقشه

• محاسبه نیروهای باد، زلزله و وزن تجهیزات

فصل 3. مطالعه ژئوتکنیک و آماده‌سازی فونداسیون

• آزمایش خاک (تراکم، مقاومت فشاری، رطوبت)

• طراحی پی (Foundation) بر اساس نتایج آزمایش خاک

• حفر گودال‌ها و اجرای بتن‌ریزی پایه‌ها با آرماتورگذاری

فصل 4. حمل و انتقال تجهیزات به محل نصب

• بسته‌بندی ایمن قطعات دکل، آنتن‌ها و کابل‌ها

• استفاده از خودروهای جرثقیل‌دار و تریلرهای مخصوص

• رعایت نکات ایمنی در بارگیری و تخلیه

فصل 5. مونتاژ و نصب سازه دکل

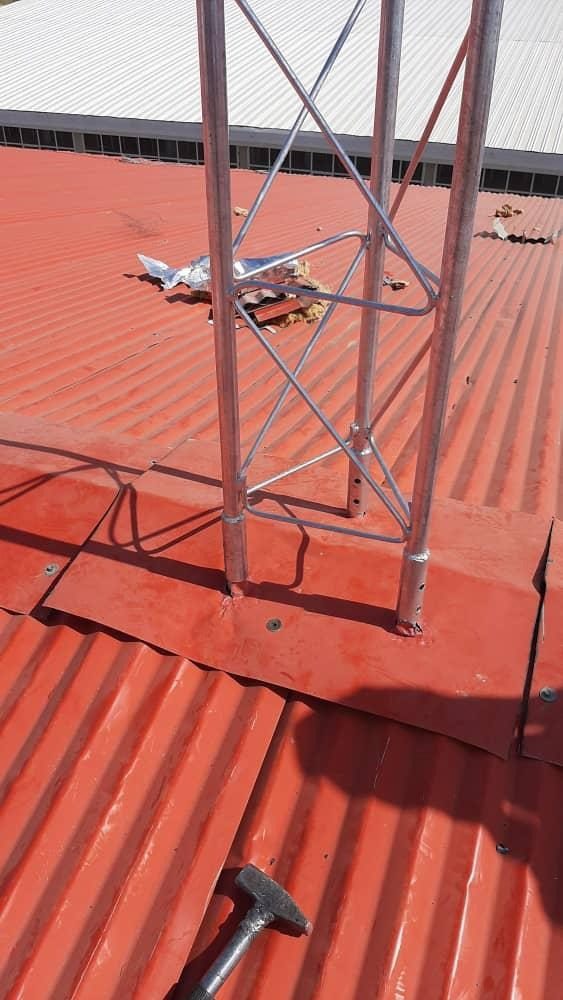

• نصب پایه‌ها و ستون‌های اصلی با بولت و پیچ‌های استاندارد

• استفاده از جرثقیل یا وینچ برای بالا بردن قطعات

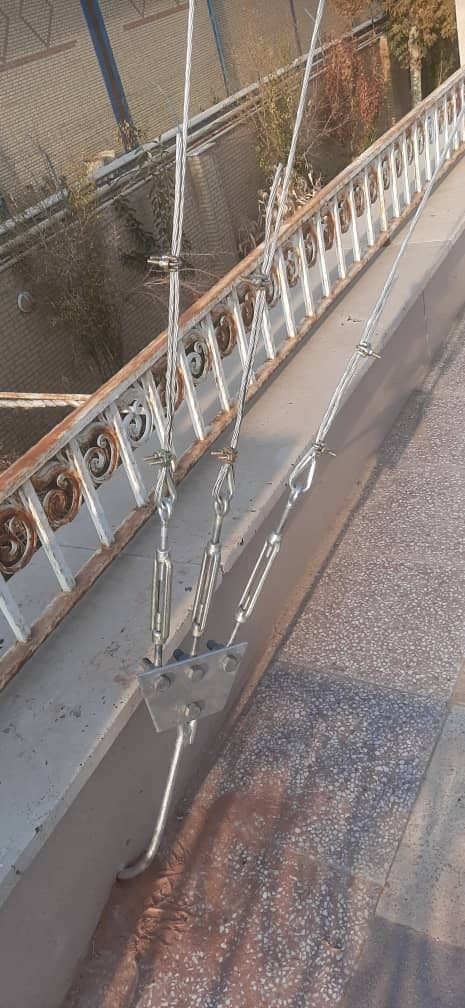

• نصب و کشش کابل‌های مهار (در دکل‌های مهاری)

• کنترل تراز عمودی و افقی دکل

فصل 6. نصب تجهیزات مخابراتی

• نصب آنتن‌های سکتور، دیش‌های مایکروویو و تجهیزات فرستنده/گیرنده

• اجرای کابل‌کشی برق، دیتا و فیبر نوری با لوله‌گذاری استاندارد

• نصب سیستم ارت (Grounding) برای حفاظت از صاعقه

فصل 7. برق‌رسانی و سیستم‌های پشتیبان

• اتصال به شبکه برق یا نصب ژنراتور/پنل خورشیدی

• نصب UPS و سیستم‌های ذخیره انرژی

• تست ایمنی سیستم برق

فصل 8. تنظیم و تست نهایی

• تراز و جهت‌دهی دقیق آنتن‌ها برای حداکثر سیگنال

• تست لینک‌های ارتباطی و بررسی توان ارسال/دریافت

• مستندسازی نصب (عکس، نقشه، گزارش)

فصل 9. تحویل پروژه

• ارائه چک‌لیست نصب و گزارش تست‌ها

• آموزش اولیه به تیم بهره‌بردار

• ثبت اطلاعات در سیستم مدیریت دکل‌ها

بخش 5. راه‌اندازی سیستم‌های مخابراتی بر روی دکل‌ها

فصل 1. آماده‌سازی دکل برای نصب تجهیزات مخابراتی

• بررسی استحکام و ایمنی دکل پیش از نصب

• اطمینان از اتصال زمین (Earthing) و سیستم ضدصاعقه

• کنترل مسیر کابل‌کشی و نقاط عبور کابل‌ها

فصل 2. نصب آنتن‌ها

• انواع آنتن‌های مورد استفاده (Omni-directional، Sector، Parabolic، MIMO)

• محاسبه و انتخاب زاویه نصب (Azimuth و Tilt) بر اساس پوشش‌دهی

• تکنیک‌های فیکس کردن آنتن‌ها و جلوگیری از جابجایی در بادهای شدید

فصل 3. نصب کابل‌ها و سیستم‌های تغذیه

• انتخاب نوع کابل مناسب (Coaxial، Fiber، Ethernet)

• روش‌های مهار کابل‌ها برای جلوگیری از آسیب در شرایط جوی

• نصب پاور سیستم‌ها (AC/DC) و منابع تغذیه پشتیبان (UPS، Solar، Battery Bank)

فصل 4. نصب تجهیزات رادیویی و فرستنده/گیرنده (Transceiver Units)

• معرفی و راه‌اندازی تجهیزات BTS، MW Link، رادیو نقطه به نقطه (PtP) و نقطه به چند نقطه (PtMP)

• کانفیگ اولیه تجهیزات و هماهنگی فرکانس‌ها

فصل 5. راه‌اندازی سیستم‌های هواشناسی و پایش محیطی

• نصب سنسورهای دما، رطوبت، سرعت باد و باران

• اتصال سنسورها به سیستم‌های مانیتورینگ مرکزی

فصل 6. نصب سیستم‌های بک‌هال (Backhaul Systems)

• انتخاب تکنولوژی بک‌هال (Fiber، Microwave، Satellite)

• تست ظرفیت و پایداری لینک‌ها

فصل 7. تست و تنظیم سیگنال‌ها

• استفاده از تجهیزات تست RSSI، RSRP، SINR برای سنجش کیفیت لینک

• تنظیم دقیق زاویه آنتن‌ها بر اساس نتایج تست میدانی

• بررسی و رفع تداخلات فرکانسی

فصل 8. مستندسازی و ثبت اطلاعات نصب

• تهیه گزارش نهایی شامل نوع تجهیزات، پارامترهای کانفیگ، نقشه کابل‌کشی و تصاویر نصب

• ثبت اطلاعات در سیستم مدیریت دارایی (Asset Management)
