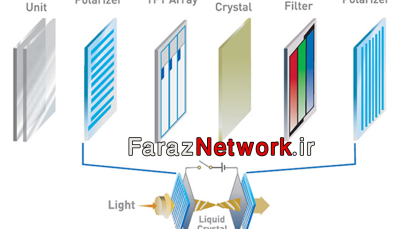

آموزش کامل عیب یابی و تعمیر مانیتور LCD (قسمت سوم)

ﺧﺮاﺑﯽ ﻣﺎدرﺑﺮد

اﮔﺮ ﻣﺎدرﺑﺮد ﻣﻌﯿﻮب ﺑﺎﺷﺪ ﺳﯿﮕﻨﺎل ﺑﻪ ﺑﺮد ﮐﻨﺘﺮﻟﺮ ارﺳﺎل ﻧﻤﯽ ﺷﻮد. ﻣﻌﯿﻮب ﺷﺪن رﮔﻮﻻﺗﻮرﻫﺎي وﻟﺘﺎژ ،CPU  ، IC Scalar ، EEPROM و اﺗﺼﺎل ﮐﻮﺗﺎه ﺷﺪن ﻗﻄﻌﺎت SMD می توانند ﺑﺎﻋﺚ ﺑﺮوز ﭼﻨﯿﻦ ﻣﺸﮑﻠﯽ ﺷﻮﻧﺪ. ﭘﺲ از اﯾﻨﮑﻪ از ارﺳﺎل ﺳﯿﮕﻨﺎل ﻫﺎ ﺑﻪ ﺑﺮد ﮐﻨﺘﺮﻟﺮ اﻃﻤﯿﻨﺎن ﺣﺎﺻﻞ ﺷﺪ ﺑﺎﯾﺪ ﺑﻪ ﻋﯿﺐ ﯾﺎﺑﯽ ﻣﺎدرﺑﺮد ﭘﺮداﺧﺖ ﺑﺎ اﺳﺘﻔﺎده از اﺳﯿﻠﻮﺳﮑﻮپ ﻣﯽ ﺗﻮان از ﻃﺮﯾﻖ راﺑﻂ (LCD) روي ﻣﺎدرﺑﺮد ﯾﺎ روي ﺑﺮد ﮐﻨﺘﺮﻟﺮ اﯾﻦ ﺗﺴﺖ را اﻧﺠﺎم داد

خرابی ﻓﯿﻮز SMD روي ﺑﺮد ﮐﻨﺘﺮﻟﺮ

در ﻣﺴﯿﺮ ﺗﻐﺬﯾﻪ IC کنترلر روي ﺑﺮد ﮐﻨﺘﺮﻟﺮ ﻓﯿﻮز SMD قرار دارد. اﮔﺮ اﯾﻦ ﻓﯿﻮز ﻗﻄﻊ ﺷﻮد وﻟﺘﺎژي ﺑﺮاي ﺗﻐﺬﯾﻪ ﺑﺮد ﮐﻨﺘﺮﻟﺮ درﯾﺎﻓﺖ ﻧﻤﯽ ﺷﻮد. در اﯾﻦ ﺣﺎﻟﺖ داده از ﻣﺎدرﺑﺮد ﺑﻪ ﺑﺮد ﮐﻨﺘﺮﻟﺮ ارﺳﺎل ﻣﯽ ﺷﻮد وﻟﯽ ﺧﺮوﺟﯽ ﺳﯿﮕﻨﺎل از IC واﻗﻊ ﺷﺪه روي TCP وﺟﻮد ﻧﺨﻮاﻫﺪ داﺷﺖ. ﺑﻪ ﻫﻤﯿﻦ دﻟﯿﻞ ﺗﺼﻮﯾﺮ ﺗﺸﮑﯿﻞ ﻧﻤﯽ ﺷﻮد و ﺗﺼﻮﯾﺮ ﺳﻔﯿﺪ ﻓﻘﻂ ﻧﺎﺷﯽ از ﻧﻮر ﺑﮏ ﻻﯾﺖ اﺳﺖ. ﻓﯿﻮز SMD را ﻣﯽ ﺗﻮان ﺑﺎ موﻟﺘﯽ ﻣﺘﺮ  تست ﮐﺮد. ﺧﺎﻃﺮ ﻧﺸﺎن ﻣﯽ ﺷﻮد ﺑﺮاي تست ﺣﺘﻤﺎ از ﻣﭻ ﺑﻨﺪ آﻧﺘﯽ اﺳﺘﺎﺗﯿﮏ اﺳﺘﻔﺎده ﺷﻮد ﺗﺎ ﺑﻪ IC ها و ﻗﻄﻌﺎت دﯾﮕﺮ ﺻﺪﻣﻪ وارد ﻧﺸﻮد

اﮔﺮ ﻓﯿﻮزSMD  سالم بود و ﺳﯿﮕﻨﺎل ﺑﻪ IC کنترلر جریان داﺷﺖ ، ﺗﻨﻬﺎ راه ﺣﻞ اﯾﻦ ﻋﯿﺐ ﺗﻌﻮﯾﺾ ﭘﻨﻞ LCD اﺳﺖ.

ﺧﺮاﺑﯽ ﺧﺎزن ﻫﺎي اﻟﮑﺘﺮولیتی

در قدم اول ﻋﯿﺐ ﯾﺎﺑﯽ در ﺣﺎﻟﺘﯽ اﻧﺠﺎم می شود ﮐﻪ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺳﺎﻟﻢ اﺳﺖ. اﮔﺮ ﻣﺎﻧﯿﺘﻮرLCD  به طور ﻣﺘﻨﺎوب ﺗﺼﻮﯾﺮ ﺳﻔﯿﺪ ﻧﺸﺎن دﻫﺪ. دلیلش ﺧﺮاﺑﯽ ﺧﺎزن ﻫﺎي اﻟﮑﺘﺮولیتی آن هستش. ﻣﻌﻤﻮﻻ ﺑﺎ ﺗﻌﻮﯾﺾ ﺧﺎزن ﻫﺎي اﻟﮑﺘﺮولیتی ﻗﺴﻤﺖ ﺛﺎﻧﻮﯾﻪ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ مشکل بر طرف می شود.

ﺧﻂ ﻋﻤﻮدي در ﺻﻔﺤﻪ ﻧﻤﺎﯾﺸﮕﺮ ﻣﺎﻧﯿﺘﻮرLCD

ﺑﺮاي اﻃﻤﯿﻨﺎن از داﺋﻤﯽ ﯾﺎ ﻣﺘﻨﺎوب ﺑﻮدن اﯾﻦ ﻋﯿﺐ ﻗﺴﻤﺖ ﺑﺎﻻي ﻣﺎﻧﯿﺘﻮر را ﺑﺎ دﺳﺖ ﮐﻤﯽ ﻓﺸﺎر ﻣﯽ دﻫﯿﻢ. اﮔﺮ ﺑﺎ ﻓﺸﺎر دادن ﻧﻘﻄﻪ ﻣﻮرد ﻧﻈﺮ ، ﺧﻂ ﻋﻤﻮدي ﻣﺤﻮ ﺷﺪ و LCD به طور ﻋﺎدي ﮐﺎر ﮐﺮد ﻣﯽ ﺗﻮان اﯾﻦ ﻣﺸﮑﻞ را به این صورت ﺑﺮﻃﺮف ﮐﺮد.

ﭘﺲ از ﺟﺪا ﮐﺮدن ﺑﺮد ﮐﻨﺘﺮﻟﺮ از ﻗﺎب آﻟﻮﻣﯿﻨﯿﻮﻣﯽ ، ﻣﺴﯿﺮ ﺧﻂ ﻋﻤﻮدي را ﮐﻪ ﺑﺎ ﻧﻮار ﭼﺴﺐ ﻋﻼﻣﺖ ﮔﺬاري می کنیم ﺗﺎ TCP دﻧﺒﺎل کنیم

اﮔﺮ ﺑﻌﺪ از ﺑﺮرﺳﯽ ﻣﺸﺨﺺ ﺷﺪ ﮐﻪ ﺧﻄﻮط ﻋﻤﻮدي TCP که به LCD متصل شده اﻧﺪ ﻗﻄﻊ ﺷﺪه اﺳﺖ ، در اﯾﻦ ﺣﺎﻟﺖ ﻧﻤﯽ ﺗﻮان از ﻫﻮﯾﻪ ﺑﺮاي اﺗﺼﺎل آن اﺳﺘﻔﺎده ﮐﺮد. ﻫﻮﯾﻪ ﺑﺎﻋﺚ ذوب ﺷﺪن TCPﻣﯽ ﺷﻮد. ﭼﺴﺐ اﺗﺼﺎل TCP به LCD فقط توسط کارخانه ﺳﺎزﻧﺪه ﺳﺎﺧﺘﻪ ﻣﯽ ﺷﻮد و ﻫﺮ ﮐﺎرﺧﺎﻧﻪ اي روش و ﺗﺠﻬﯿﺰات ﻣﺨﺼﻮص ﺑﺮاي ﭼﺴﺒﺎﻧﺪن در اﺧﺘﯿﺎر دارﻧﺪ

ﻻﺳﺘﯿﮏ را در اﺑﻌﺎد ﻣﻨﺎﺳﺐ ﺑﺮش داده و آن را ﺑﯿﻦTCP  و ﺑﺮد ﮐﻨﺘﺮﻟﺮ ﮐﻪ در تصویر ﻧﺸﺎن داده ﺷﺪه اﺳﺖ ﻗﺮار می دهیم و درﭘﻮش آﻟﻮﻣﯿﻨﯿﻮﻣﯽ را ﺑﻪ آراﻣﯽ می بندیم . ﺑﺎ ﺑﺴﺘﻪ ﺷﺪن درﭘﻮش آﻟﻮﻣﯿﻨﯿﻮﻣﯽ ﻓﺸﺎر ﮐﻤﯽ ﺑﺮاي اﺗﺼﺎل TCP به برد ﮐﻨﺘﺮﻟﺮ ﺑﻪ وﺟﻮد ﻣﯽ آﯾﺪ. ﺑﻌﺪ از اﻧﺠﺎم اﯾﻦ ﻣﺮاﺣﻞ ، ﻣﺎﻧﯿﺘﻮر ﺑﻪ ﺧﻮﺑﯽ ﮐﺎر ﺧﻮاﻫﺪ ﮐﺮد.

ﺧﻂ اﻓﻘﯽ در ﻃﻮل ﻧﻤﺎﯾﺸﮕﺮ ﻣﺎﻧﯿﺘﻮر LCD

ﺳﻪ اﺣﺘﻤﺎل ﺑﺮاي ﺑﻪ وﺟﻮد آﻣﺪن ﺧﻂ اﻓﻘﯽ در ﻃﻮل ﻣﺎﻧﯿﺘﻮر LCD وﺟﻮد دارد

1- از ﺑﯿﻦ رﻓﺘﻦ ﺳﯿﮕﻨﺎل ﺑﯿﻦ IC کنترلر و IC راه اﻧﺪاز  LCD

2- ممکن اﺳﺖ IC راه اﻧﺪاز LCD معیوب ﺷﺪه ﺑﺎﺷﺪ.

3- ممکن اﺳﺖ TCP دﭼﺎر ﻗﻄﻌﯽ ﺷﺪه ﺑﺎﺷﺪ.

ﻧﺤﻮه ﺑﺮﻃﺮف ﻧﻤﻮدن ﺧﻄﻮط ﻋﻤﻮدي در ﻋﺮض ﺻﻔﺤﻪ ﻧﻤﺎﯾﺶ ﺑﺮرﺳﯽ ﺷﺪ. اﯾﻦ ﻣﺸﮑﻞ را ﻧﯿﺰ ﻣﯽ ﺗﻮان ﺑﻪ ﻫﻤﺎن روش ذﮐﺮ ﺷﺪه رﻓﻊ ﮐﺮد. اﮔﺮ ﻣﺸﮑﻞ بعد از بررسی ﻫﻨﻮز ﭘﺎﺑﺮ ﺟﺎ هستش. با اﯾﻦ وﺟﻮد راه ﺣﻠﯽ ﺑﺮاي ﺗﻌﻤﯿﺮ اﯾﻦ ﻣﺸﮑﻞ وﺟﻮد ﻧﺪارد ﭼﻮن ﺑﻪ ﻫﯿﭻ وﺟﻪ ﻧﻤﯽ ﺗﻮانIC  راه اﻧﺪازLCD  را ﺗﻌﻮﯾﺾ ﮐﺮد ﯾﺎ اﮔﺮTCP  از روي ﺑﺮد ﺟﺪا ﺷﺪه ﺑﺎﺷﺪ ﻧﻤﯽ ﺗﻮان آن را ﻟﺤﯿﻢ ﮐﺮد. ﺑﻬﺘﺮﯾﻦ راه ﺑﺮاي ﺣﻞ اﯾﻦ ﻣﺸﮑﻞ ﺗﻌﻮﯾﺾ ﭘﻨﻞ LCD هستش

ﻧﺤﻮه ﺗﻌﻤﯿﺮ آداﭘﺘﻮر ﺗﻐﺬﯾﻪ ﻣﺎﻧﯿﺘﻮر LCD

ﺗﻌﻤﯿﺮ آداﭘﺘﻮر ﺗﻐﺬﯾﻪ ﻣﺎﻧﯿﺘﻮر LCD از ﺗﻌﻤﯿﺮ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﻣﺎﻧﯿﺘﻮر ساده ﺗﺮ اﺳﺖ. ﭼﻮن ﻧﺴﺒﺖ ﺑﻪ آن ﮐﻮﭼﮑﺘﺮ ﻣﯽ ﺑﺎﺷﺪ و ﻣﻌﻤﻮﻻ داراي ﯾﮏ ﺧﺮوﺟﯽ 12 وﻟﺖ ﺑﺎ ﺟﺮﯾﺎن 2 ﺗﺎ 4 آﻣﭙﺮ اﺳﺖ. ﺑﻌﻀﯽ از ﻣﺪل ﻫﺎ داراي ﺧﺮوﺟﯽ 18 ﯾﺎ 24 وﻟﺖ ﻫﺴﺘﻨﺪ

اﻣﺮوزه ﻣﺪارات ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ و مادربرد روي ﯾﮏ ﺑﺮد ﻃﺮاﺣﯽ ﻣﯽ ﺷﻮﻧﺪ ، در ﺣﺎﻟﯽ ﮐﻪ در ﻣﺪل ﻫﺎي ﻗﺪﯾﻤﯽ ﺗﺮ در ﻣﺎژول ﻫﺎي ﺟﺪا ﻃﺮاﺣﯽ ﻣﯽ ﺷﺪﻧﺪ.

ﺗﻌﻤﯿﺮ آداﭘﺘﻮر ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺑﺴﯿﺎر ﺳﺎده اﺳﺖ ، زﯾﺮا ﺑﻪ راﺣﺘﯽ ﻣﯽ ﺗﻮان ﺑﺎ ﺟﺎﯾﮕﺰﯾﻦ ﮐﺮد ﯾﮏ ﻣﺪل ﺳﺎﻟﻢ از ﺧﺮاﺑﯽ آن اﻃﻤﯿﻨﺎن ﺣﺎﺻﻞ ﮐﺮد. ﻫﻤﭽﻨﯿﻦ ﻣﯽ ﺗﻮان از دﺳﺘﮕﺎه ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺧﺎرﺟﯽ ﺑﺮاي تست ﻣﺎﻧﯿﺘﻮر (از ﻃﺮﯾﻖ ﺟﮏ ورودي) اﺳﺘﻔﺎده ﮐﺮد.

اﮔﺮ ﺑﻪ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ دﺳﺘﺮﺳﯽ ﻧﺪاﺷﺘﯿﺪ ﻣﯽ ﺗﻮاﻧﯿﺪ از ﻃﺮﯾﻖ ﻋﯿﺐ ﯾﺎﺑﯽ (ﻧﺪاﺷﺘﻦ وﻟﺘﺎژ ، ﭘﺎﯾﯿﻦ ﺑﻮدن وﻟﺘﺎژ و ﻧﻮﺳﺎن وﻟﺘﺎژ) ﺑﻪ رﻓﻊ ﻋﯿﺐ آن ﭘﺮداﺧﺖ. ﺑﺎ اﺳﺘﻔﺎده از ﻻﻣﭗ 24 وﻟﺖ (مثل لامپ اﺗﻮﻣﺒﯿﻞ) ﮐﻪ ﺧﺮوﺟﯽ آداﭘﺘﻮر ﺑﻪ آن ﻣﺘﺼﻞ ﻣﯽ ﺷﻮد ، ﻣﯽ ﺗﻮان اﯾﻦ تست را اﻧﺠﺎم داد. اﮔﺮ ﻻﻣﭗ ﭘﺮ ﻧﻮر ﺑﻮد ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺳﺎﻟﻢ اﺳﺖ و اﮔﺮ ﺑﻪ ﺣﺎﻟﺖ ﭼﺸﻤﮏ زن ﯾﺎ ﮐﻢ ﻧﻮر روﺷﻦ ﺷﺪ، ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺧﺮاب اﺳﺖ.

ﭼﺮا از ﻻﻣﭗ ﺑﺮاي تست اﺳﺘﻔﺎده ﻣﯽ ﺷﻮد ؟

اﮔﺮ ﻗﻄﻌﻪ ﯾﺎ ﻗﻄﻌﺎﺗﯽ روي ﻣﺎدرﺑﺮد اﺗﺼﺎل ﮐﻮﺗﺎه ﯾﺎ ﻧﺸﺘﯽ ﭘﯿﺪا ﮐﺮده ﺑﺎﺷﻨﺪ وﻟﯽ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺑﻪ ﻇﺎﻫﺮ ﺳﺎﻟﻢ ﺑﺎﺷﺪ ﺑﺎ زﯾﺮ ﺑﺎر رﻓﺘﻦ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺗﻮﺳﻂ ﻻﻣﭗ ﻋﯿﺐ آن ﻣﺸﺨﺺ ﻣﯽ ﺷﻮد.

ﺗﺠﺮﺑﻪ ﻧﺸﺎن داده اﮐﺜﺮ ﻣﺸﮑﻼت ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﻣﺎﻧﯿﺘﻮرﻫﺎيLCD  به دﻟﯿﻞ ﺧﺮاﺑﯽ ﺧﺎزن ﻫﺎي اﻟﮑﺘﺮوﻟﯿﺘﯽ ﻗﺴﻤﺖ اوﻟﯿﻪ (ﺑﻪ دﻟﯿﻞ ﮔﺮﻣﺎ) و ﺛﺎﻧﻮﯾﻪ ﻣﺪار اﺳﺖ. ﺑﻌﻀﯽ از ﺧﺎزن ﻫﺎESR  بالایی پیدا ﻣﯽ ﮐﻨﻨﺪ ﮐﻪ ﺑﺎﻋﺚ ﻣﯽ ﺷﻮد ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ داراي ﺧﺮوﺟﯽ ﮐﻢ ﯾﺎ ﻧﻮﺳﺎﻧﯽ ﯾﺎ ﺑﺪون ﺧﺮوﺟﯽ ﺑﺎﺷﺪ

ﮔﺎﻫﯽ اوﻗﺎت ﺧﺮاﺑﯽ ﺧﺎزن ﻫﺎ را از ﻗﺴﻤﺖ ﺑﺎﻻي آﻧﻬﺎ ﻣﯽ ﺗﻮان ﺗﺸﺨﯿﺺ داد. در اﯾﻦ ﺣﺎﻟﺖ ﭘﻮﺳﺘﻪ آنها ﻣﺘﻮرم ﻣﯽ ﺷﻮد و در ﺑﻌﻀﯽ دﯾﮕﺮ رﻧﮓ ﺑﺪﻧﻪ آﻧﻬﺎ ﺗﻐﯿﯿﺮ ﻣﯽ ﮐﻨﺪ و ﺑﻪ رﻧﮓ ﻗﻬﻮه اي ﺳﻮﺧﺘﻪ در ﻣﯽ آﯾﺪ.

اﮔﺮ ﻗﺴﻤﺖ اوﻟﯿﻪ ﻣﺪار ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﻣﺸﮑﻞ داﺷﺘﻪ ﺑﺎﺷﺪ ﺑﺎﯾﺪ ﮐﻠﯿﻪ ﻗﻄﻌﺎت ﻣﺮﺑﻮط ﺑﻪ آن ﻗﺴﻤﺖ ﺑﺮرﺳﯽ ﺷﻮﻧﺪ

ﺑﺮاي ﮐﺴﺐ اﻃﻼﻋﺎت ﺑﯿﺸﺘﺮ در زﻣﯿﻨﻪ ﺗﻌﻤﯿﺮ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ به پک آموزشی تعمیرات پاور ما مراجعه نمائید.

اﮔﺮ ﺑﻪ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ دﺳﺘﺮﺳﯽ ﻧﺪاﺷﺘﯿﺪ ﻣﯽ ﺗﻮاﻧﯿﺪ از ﻃﺮﯾﻖ ﻋﯿﺐ ﯾﺎﺑﯽ (ﻧﺪاﺷﺘﻦ وﻟﺘﺎژ ، ﭘﺎﯾﯿﻦ ﺑﻮدن وﻟﺘﺎژ و ﻧﻮﺳﺎن وﻟﺘﺎژ) ﺑﻪ رﻓﻊ ﻋﯿﺐ آن ﭘﺮداﺧﺖ. ﺑﺎ اﺳﺘﻔﺎده از ﻻﻣﭗ 24 وﻟﺖ (مثل لامپ اﺗﻮﻣﺒﯿﻞ) ﮐﻪ ﺧﺮوﺟﯽ آداﭘﺘﻮر ﺑﻪ آن ﻣﺘﺼﻞ ﻣﯽ ﺷﻮد ، ﻣﯽ ﺗﻮان اﯾﻦ تست را اﻧﺠﺎم داد. اﮔﺮ ﻻﻣﭗ ﭘﺮ ﻧﻮر ﺑﻮد ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺳﺎﻟﻢ اﺳﺖ و اﮔﺮ ﺑﻪ ﺣﺎﻟﺖ ﭼﺸﻤﮏ زن ﯾﺎ ﮐﻢ ﻧﻮر روﺷﻦ ﺷﺪ، ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺧﺮاب اﺳﺖ.

ﭼﺮا از ﻻﻣﭗ ﺑﺮاي تست اﺳﺘﻔﺎده ﻣﯽ ﺷﻮد ؟

اﮔﺮ ﻗﻄﻌﻪ ﯾﺎ ﻗﻄﻌﺎﺗﯽ روي ﻣﺎدرﺑﺮد اﺗﺼﺎل ﮐﻮﺗﺎه ﯾﺎ ﻧﺸﺘﯽ ﭘﯿﺪا ﮐﺮده ﺑﺎﺷﻨﺪ وﻟﯽ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺑﻪ ﻇﺎﻫﺮ ﺳﺎﻟﻢ ﺑﺎﺷﺪ ﺑﺎ زﯾﺮ ﺑﺎر رﻓﺘﻦ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺗﻮﺳﻂ ﻻﻣﭗ ﻋﯿﺐ آن ﻣﺸﺨﺺ ﻣﯽ ﺷﻮد.

ﺗﺠﺮﺑﻪ ﻧﺸﺎن داده اﮐﺜﺮ ﻣﺸﮑﻼت ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﻣﺎﻧﯿﺘﻮرﻫﺎيLCD  به دﻟﯿﻞ ﺧﺮاﺑﯽ ﺧﺎزن ﻫﺎي اﻟﮑﺘﺮوﻟﯿﺘﯽ ﻗﺴﻤﺖ اوﻟﯿﻪ (ﺑﻪ دﻟﯿﻞ ﮔﺮﻣﺎ) و ﺛﺎﻧﻮﯾﻪ ﻣﺪار اﺳﺖ. ﺑﻌﻀﯽ از ﺧﺎزن ﻫﺎESR  بالایی پیدا ﻣﯽ ﮐﻨﻨﺪ ﮐﻪ ﺑﺎﻋﺚ ﻣﯽ ﺷﻮد ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ داراي ﺧﺮوﺟﯽ ﮐﻢ ﯾﺎ ﻧﻮﺳﺎﻧﯽ ﯾﺎ ﺑﺪون ﺧﺮوﺟﯽ ﺑﺎﺷﺪ

ﮔﺎﻫﯽ اوﻗﺎت ﺧﺮاﺑﯽ ﺧﺎزن ﻫﺎ را از ﻗﺴﻤﺖ ﺑﺎﻻي آﻧﻬﺎ ﻣﯽ ﺗﻮان ﺗﺸﺨﯿﺺ داد. در اﯾﻦ ﺣﺎﻟﺖ ﭘﻮﺳﺘﻪ آنها ﻣﺘﻮرم ﻣﯽ ﺷﻮد و در ﺑﻌﻀﯽ دﯾﮕﺮ رﻧﮓ ﺑﺪﻧﻪ آﻧﻬﺎ ﺗﻐﯿﯿﺮ ﻣﯽ ﮐﻨﺪ و ﺑﻪ رﻧﮓ ﻗﻬﻮه اي ﺳﻮﺧﺘﻪ در ﻣﯽ آﯾﺪ.

اﮔﺮ ﻗﺴﻤﺖ اوﻟﯿﻪ ﻣﺪار ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﻣﺸﮑﻞ داﺷﺘﻪ ﺑﺎﺷﺪ ﺑﺎﯾﺪ ﮐﻠﯿﻪ ﻗﻄﻌﺎت ﻣﺮﺑﻮط ﺑﻪ آن ﻗﺴﻤﺖ ﺑﺮرﺳﯽ ﺷﻮﻧﺪ

ﺑﺮاي ﮐﺴﺐ اﻃﻼﻋﺎت ﺑﯿﺸﺘﺮ در زﻣﯿﻨﻪ ﺗﻌﻤﯿﺮ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ به پک آموزشی تعمیرات پاور ما مراجعه نمائید.

بررسی و ﻋﯿﺐ ﯾﺎﺑﯽ آداﭘﺘﻮر ﺗﻐﺬﯾﻪ ﻣﺎﻧﯿﺘﻮر LCD

وﻗﺘﯽ ﻗﺎب آداﭘﺘﻮر ﺑﺎز ﺷﺪ آﺛﺎر ﺳﻮﺧﺘﮕﯽ در ﭘﻮﺷﺶ داﺧﻠﯽ آداﭘﺘﻮر ﻣﺸﺎﻫﺪه ﻣﯽ ﺷﻮد ﮐﻪ اﺛﺮ ﺳﯿﺎﻫﯽ روي آن ﺑﻪ ﺟﺎ ﻣﺎﻧﺪه اﺳﺖ.

ﺳﯿﻢ زردي دﯾﺪه ﻣﯽ ﺷﻮد ﮐﻪ ﯾﮏ ﺳﺮ آن ﺑﻪ ﯾﮑﯽ از ﭘﺎﯾﻪ ﻫﺎي دﯾﻮد ﯾﮑﺴﻮﺳﺎز ﭘﻞ وﺻﻞ ﺷﺪه اﺳﺖ. اﮔﺮ ﺑﺎ دﻗﺖ ﺑﻪ تصویر ﻧﮕﺎه ﮐﻨﯿﺪ ﻣﺸﺎﻫﺪه ﻣﯽ ﺷﻮد ﮐﻪ ﯾﮑﯽ از ﺧﻄﻮط ﻣﺪار ﭼﺎﭘﯽ ﺑﺎز ﺷﺪه اﺳﺖ. ﻧﮑﺘﻪ اي ﮐﻪ ﺣﺎﺋﺰ اﻫﻤﯿﺖ اﺳﺖ ﻗﻄﻊ ﻧﺸﺪن ﻣﺪار ﺗﻮﺳﻂ ﻓﯿﻮز اﺳﺖ.

ﺑﺎ اﯾﻦ وﺿﻌﯿﺖ ﻗﺒﻞ از ﻫﺮ اﻗﺪاﻣﯽ ﻣﺪار ﺑﺎﯾﺪ ﺗﻮﺳﻂ اﺳﭙﺮي ﻫﺎي ﻣﺨﺼﻮص ﺷﺘﺸﻮ داده ﺷﻮد. ﺗﻮﺟﻪ داﺷﺘﻪ ﺑﺎﺷﯿﺪ ﮐﻪ ﺑﺎ موﻟﺘﯽ ﻣﺘﺮ  وﻟﺘﺎژ ﺧﺎزن ﺻﺎﻓﯽ اﻧﺪازه ﮔﯿﺮي ﺷﻮد ﮐﻪ اﮔﺮ وﻟﺘﺎژ در آن ذﺧﯿﺮه ﺷﺪه ﺑﻮد ﺑﺎ اﺗﺼﺎل ﭘﺎﯾﻪ ﻫﺎي ﺧﺎزن ﺗﻮﺳﻂ ﯾﮏ ﻣﻘﺎوﻣﺖ 2.2 ﮐﯿﻠﻮاﻫﻢ 10 واﺗﯽ ﺗﺨﻠﯿﻪ ﺷﻮد.

وﻗﺘﯽ از ﺗﺨﻠﯿﻪ وﻟﺘﺎژ ﺧﺎزن ﺻﺎﻓﯽ اﻃﻤﯿﻨﺎن ﺣﺎﺻﻞ ﺷﺪ. ﺗﺮاﻧﺰﯾﺴﺘﻮرهای FET را تست ﻣﯽ ﮐﻨﯿﻢ ، اﺣﺘﻤﺎل اﯾﻨﮑﻪ FET اﺗﺼﺎل ﮐﻮﺗﺎه ﺷﺪه ﺑﺎﺷﺪ وﺟﻮد دارد. اﮔﺮ FET تغذیه داغ ﻧﻤﯽ ﮐﻨﺪ ﺑﻪ اﺣﺘﻤﺎل زﯾﺎد IC PWM سالم اﺳﺖ. از ﺳﺎﻟﻢ بودن ﻣﻘﺎوﻣﺖ ﻫﺎي ﺑﺨﺶ اوﻟﯿﻪ ﻧﯿﺰ باید اﻃﻤﯿﻨﺎن ﺣﺎﺻﻞ ﺷﻮد.

ﺑﻌﺪ از اﯾﻨﮑﻪ تست ﻫﺎ اﻧﺠﺎم ﺷﺪ ، ﺗﺮاﻧﺲSMPS  باید توسط تستر ترانس ﺑﺮرﺳﯽ ﺷﻮد ﮐﻪ اﺗﺼﺎل ﮐﻮﺗﺎه ﻧﺸﺪه ﺑﺎﺷﺪ. وﻗﺘﯽ ﮐﻞ ﺳﺘﻮنLED  ها روﺷﻦ ﻣﯽ ﺷﻮﻧﺪ ﻧﺸﺎﻧﮕﺮ اﯾﻦ اﺳﺖ ﮐﻪ ﻋﻼوه ﺑﺮ اﯾﻨﮑﻪ ﺳﯿﻢ ﭘﯿﭻ اوﻟﯿﻪ ﺗﺮاﻧﺲ ﮐﺎر ﻣﯽ ﮐﻨﺪ ، دﯾﻮدﻫﺎي ﺛﺎﻧﻮﯾﻪ ﻧﯿﺰ ﺳﺎﻟﻢ ﻫﺴﺘﻨﺪ. ﺑﺎ اﺳﺘﻔﺎده از اﯾﻦ دﺳﺘﮕﺎه در وﻗﺖ ﻋﯿﺐ ﯾﺎﺑﯽ ﺑﺴﯿﺎر ﺻﺮﻓﻪ ﺟﻮﯾﯽ ﻣﯽ ﺷﻮد. اﮔﺮ ﺳﯿﻢ ﭘﯿﭻ اوﻟﯿﻪ ﻣﺸﮑﻞ داﺷﺘﻪ ﺑﺎﺷﺪ ﯾﺎ اﮔﺮ دﯾﻮدﻫﺎ اﺗﺼﺎل ﮐﻮﺗﺎه ﺷﻮﻧﺪ ﺳﺘﻮنLED  ها سطح پایین تری را ﻧﺸﺎن ﻣﯽ دﻫﻨﺪ ﯾﺎ اﺻﻼ روﺷﻦ ﻧﻤﯽ ﺷﻮﻧﺪ

ﺣﺎل ﺧﺎزن ﻫﺎي اﻟﮑﺘﺮوﻟﯿﺘﯽ ﺑﺎﯾﺪ ﺗﻮﺳﻂESR  متر بررسی ﺷﻮﻧﺪ. ﻫﺮ ﭼﻨﺪ در اﯾﻦ ﻣﺪار اﺣﺘﻤﺎل ﺧﺮاﺑﯽ ﺧﺎزن ﻫﺎي اﻟﮑﺘﺮولیتی ﺑﺴﯿﺎر ﭘﺎﯾﯿﻦ اﺳﺖ. ﭼﻮن اﺗﺼﺎل ﮐﻮﺗﺎﻫﯽ ﮐﻪ ﺑﯿﻦ ﺳﯿﻢ زرد و ﭘﺎﯾﻪ ﻫﺎي دﯾﻮد ﭘﻞ رخ داده ﺗﺎﺛﯿﺮي روي ﺧﺎزن ﻧﺪارﻧﺪ.

ﺣﺎل ﺑﺎﯾﺪ ﺑﻪ ﺑﺮرﺳﯽ دﯾﻮدﻫﺎ ﭘﺮداﺧﺖ. دﯾﻮدﻫﺎ را ﻣﯽ ﺗﻮان ﺑﺎ موﻟﺘﯽ ﻣﺘﺮ  تست ﮐﺮد. ﺑﻌﺪ از بررسی اگر ﻣﺸﺨﺺ ﺷﺪ ﮐﻪ ﯾﮑﯽ از دﯾﻮدﻫﺎي ﺧﺮاب اﺳﺖ. ﺑﺎید هر ﭼﻬﺎر دﯾﻮد پل را تعویض نمائید.

ﺑﻌﺪ از ﺗﻌﻮﯾﺾ دﯾﻮدﻫﺎ ﺑﺎﯾﺪ ﭘﺎرﮔﯽ ﻣﺪار ﭼﺎﭘﯽ ﺑﺮﻃﺮف ﺷﻮد ﮐﻪ ﻣﯽ ﺗﻮان از ﭘﺎﯾﻪ ﻫﺎي ﻣﻘﺎوﻣﺖ 2 وات ﺑﺮاي اﻧﺠﺎم اﯾﻦ ﮐﺎر اﺳﺘﻔﺎده ﮐﺮد.

ﻗﺒﻞ از روﺷﻦ ﮐﺮدن ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﻫﻤﯿﺸﻪ از ﯾﮏ ﻻﻣﭗ 100 وات ﺑﺮاي تست اﺳﺘﻔﺎده ﮐﻨﯿﺪ. دﻟﯿﻞ اﺳﺘﻔﺎده از ﻻﻣﭗ اﯾﻦ اﺳﺖ ﮐﻪ ﻣﻤﮑﻦ اﺳﺖ اﺗﺼﺎﻟﯽ ﻣﺪار ﺑﻪ ﻃﻮر ﮐﺎﻣﻞ ﺑﺮ ﻃﺮف ﻧﺸﺪه ﺑﺎﺷﺪ و ﻗﻄﻌﺎﺗﯽ ﮐﻪ ﺗﻌﻮﯾﺾ ﺷﺪه اﻧﺪ دوﺑﺎره ﮔﺮم ﺷﻮﻧﺪ ﯾﺎ ﺑﻌﻀﯽ از ﻗﻄﻌﺎت تست ﻧﺸﺪه ، ﻫﻨﻮز ﻣﻌﯿﻮب ﺑﺎﺷﻨﺪ.

ﻓﯿﻮز را از ﺟﺎي ﺧﻮد ﺧﺎرج ﮐﻨﯿﺪ ، دو ﺳﯿﻢ ﻻﻣﭗ ﺑﺎﯾﺪ ﺑﻪ ﺟﺎي ﭘﺎﯾﻪ ﻫﺎي آن وﺻﻞ ﺷﻮﻧﺪ. ﺣﺎل ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ را روﺷﻦ ﮐﺮده و ﺑﻪ ﻻﻣﭗ نگاه کنید. اﮔﺮ ﻻﻣﭗ روﺷﻦ ﺷﺪ ﯾﺎ ﺑﺮاي ﻣﺪﺗﯽ ﻧﯿﺰ روﺷﻦ ﻣﺎﻧﺪ. اﯾﻦ ﺑﺪان ﻣﻌﻨﯽ اﺳﺖ ﮐﻪ ﻣﺸﮑﻞ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﻫﻨﻮز ﺑﺮﻃﺮف ﻧﺸﺪه اﺳﺖ. اﮔﺮ ﻻﻣﭗ ﻧﻮري ﻧﺪاد ﻣﯽ ﺗﻮان ﭘﺮاب موﻟﺘﯽ ﻣﺘﺮ  را ﺑﻪ ﺧﺮوﺟﯽ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﻣﺘﺼﻞ ﮐﺮده و وﻟﺘﺎژ 12 وﻟﺖ را اﻧﺪازه ﮔﯿﺮي ﮐﺮد.

ﻣﺸﺎﻫﺪه ﺷﻮد. اﮔﺮ ﻻﻣﭗ روﺷﻦ ﻧﺸﺪ ﻧﺸﺎﻧﻪ اﯾﻦ اﺳﺖ ﮐﻪ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﺳﺎﻟﻢ اﺳﺖ. ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ را ﺧﺎﻣﻮش ﮐﺮده و ﻓﯿﻮز را در ﺟﺎي ﺧﻮد ﻗﺮار دﻫﯿﺪ و ﻣﺎﻧﯿﺘﻮر را دوﺑﺎره روﺷﻦ ﮐﻨﯿﺪ . ﺣﺎل ﺑﺎ اﻃﻤﯿﻨﺎن ﻣﯽ ﺗﻮان ﮔﻔﺖ ﮐﻪ ﻣﺎﻧﯿﺘﻮر روﺷﻦ ﺧﻮاﻫﺪ ﺷﺪ.

وﻗﺘﯽ وﻟﺘﺎژ ﺧﺮوﺟﯽ وﺟﻮد داﺷﺖ ﻓﯿﻮز را در ﺟﺎي ﺧﻮد ﻗﺮار داده و ﻗﺎب آداﭘﺘﻮر را ﻣﯽ ﺑﻨﺪﯾﻢ . ﻣﻤﮑﻦ اﺳﺖ وﻗﺘﯽ ﺟﮏ 12 وﻟﺖ ﺑﻪ ﻣﺎﻧﯿﺘﻮر وﺻﻞ ﻣﯽ ﺷﻮد دﺳﺘﮕﺎه روﺷﻦ ﻧﺸﻮد.

ﻣﻤﮑﻦ اﺳﺖ در اﺛﺮ اﺗﺼﺎل ﮐﻮﺗﺎه ﺷﺪن ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ، ﻓﯿﻮز داﺧﻠﯽ ﮐﻪ روي ﻣﺎدرﺑﺮد ﻗﺮار دارد ﺳﻮﺧﺘﻪ ﺑﺎﺷﺪ. ﺑﻌﺪ از ﺑﺎز ﮐﺮدن ﭘﻮﺷﺶ ﻣﺎﻧﯿﺘﻮر و ﺑﺮرﺳﯽ ﻓﯿﻮز ﻣﺸﺨﺺ ﺷﺪ ﮐﻪ ﻓﯿﻮز ، ﻣﺪار ﺑﺎز (ﺳﻮﺧﺘﻪ) ﺷﺪه اﺳﺖ. ﺑﺎ ﺗﻌﻮﯾﺾ ﻓﯿﻮز داﺧﻠﯽ ، ﻣﺎﻧﯿﺘﻮر LCD به حالات عادی ﺷﺮوع ﺑﻪ ﮐﺎر می کند.

در ﺑﺮد ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ ﻣﺎﻧﯿﺘﻮر LCD چند قطعه سوخته مشاهده ﻣﯽ ﺷﻮد. ﮐﺪ رﻧﮕﯽ آن ﻗﺎﺑﻞ ﺗﺸﺨﯿﺺ اﺳﺖ. ﻣﻘﺎوﻣﺖ ﺣﺴﺎس ﺑﻪ ﺟﺮﯾﺎن روي ﺑﺪﻧﻪ ﺧﻮد ﺳﻮﺧﺘﮕﯽ ﺧﻔﯿﻔﯽ ﭘﯿﺪا ﮐﺮده و ﯾﮑﯽ از ﭘﺎﯾﻪ ﻫﺎي ﺧﺎزن uf, 400V) C605 68 ) زﻧﮓ زده اﺳﺖ.

ﻗﺒﻞ از اﯾﻨﮑﻪ وﻗﺖ ﻋﯿﺐ ﯾﺎﺑﯽ ﻣﻌﻄﻮف ﺑﻪ تست ﺳﺎﯾﺮ ﻗﻄﻌﺎت ﺷﻮد ﺑﺎﯾﺪ ﺗﺮاﻧﺲSMPS  را در آورده و ﺗﻮﺳﻂ ﻓﻼي ﺑﮏ ﺗﺴﺘﺮ از ﺳﺎﻟﻢ ﺑﻮدن آن اﻃﻤﯿﻨﺎن ﺣﺎﺻﻞ ﮐﺮد.

وﻗﺘﯽ ﻧﺘﯿﺠﻪ تست ﺳﺎﻟﻢ ﺑﻮد. دﯾﻮدﻫﺎي ﺛﺎﻧﻮﯾﻪ ﺑﺎﯾﺪ ﺑﺮرﺳﯽ ﺷﻮﻧﺪ. ﺧﺎﻃﺮ ﻧﺸﺎن ﻣﯽ ﺷﻮد در اﮐﺜﺮ ﻣﺎﻧﯿﺘﻮرﻫﺎي LCD از دﯾﻮدﻫﺎي ﺷﺎتکی دوﮔﺎﻧﻪ ﮐﻪ ﻇﺮﻓﯿﺖ آﻧﻬﺎ از 10 ﺗﺎ 20 آﻣﭙﺮ ﺑﺎ ﺣﺪاﮐﺜﺮ وﻟﺘﺎژ 40 وﻟﺖ اﺳﺖ ، اﺳﺘﻔﺎده ﻣﯽ ﺷﻮد. در ﺑﻌﻀﯽ از ﻃﺮاﺣﯽ ﻫﺎ ﻫﻨﻮز از دﯾﻮدﻫﺎي Ultra Fast Recovery در ﺑﺨﺶ ﺛﺎﻧﻮﯾﻪ اﺳﺘﻔﺎده ﻣﯽ ﺷﻮد. ﺳﭙﺲ ESR خازن ﻫﺎي اﻟﮑﺘﺮوﻟﯿﺘﯽ ﺑﺎﯾﺪ اﻧﺪازه ﮔﯿﺮي ﺷﻮﻧﺪ. ﺣﺎل ﮐﻪ از ﺳﺎﻟﻢ ﺑﻮدن ﮐﻠﯿﻪ ﻗﻄﻌﺎت ﻣﺮﺑﻮط ﺑﻪ ﺑﺨﺶ ﺛﺎﻧﻮﯾﻪ ﻣﺪار اﻃﻤﯿﻨﺎن ﺣﺎﺻﻞ ﺷﺪ، ﺑﺎﯾﺪ ﮐﻠﯿﻪ ﻗﻄﻌﺎت ﻣﺮﺑﻮط ﺑﻪ ﺑﺨﺶ اوﻟﯿﻪ را تست ﮐﺮد. ﺑﻌﻀﯽ از ﻗﻄﻌﺎت ﻣﺎﻧﻨﺪ دﯾﻮد ﭘﻞ ، ﻓﯿﻮز را ﻣﯽ ﺗﻮان از روي ﺑﺮد تست ﮐﺮد. ﺗﻮﺻﯿﻪ ﻣﯽ ﺷﻮد ﻗﻄﻌﺎت از ﺑﺮد ﺟﺪا و ﺳﭙﺲ تست ﺷﻮﻧﺪ (ﯾﺎ ﯾﮏ ﭘﺎﯾﻪ را از ﺑﺮد ﺟﺪا ﮐﻨﯿﺪ) ﺑﺎ اﯾﻦ روش ﺗﻤﺎم ﻗﻄﻌﺎت ﺑﻪ درﺳﺘﯽ تست ﺷﺪه و ﻣﯽ ﺗﻮان ﺗﻤﺎم ﻗﻄﻌﺎت را ﺑﺮرﺳﯽ ﮐﺮد

ﻣﺸﮑﻞ ﻣﺎﻧﯿﺘﻮر LCD اﯾﻦ هستش ﮐﻪ ﺗﺼﻮﯾﺮ ﺑﻌﺪ از ﭼﻨﺪ ﺛﺎﻧﯿﻪ ﺧﺎﻣﻮش ﻣﯽ ﺷﻮد اﻣﺎ ﻻﻣﭗ ﺗﻐﺬﯾﻪ ﺟﻠﻮي ﻣﺎﻧﯿﺘﻮر ﻫﻢ ﭼﻨﺎن روﺷﻦ ﻣﯽ ﻣﺎﻧﺪ.

وﻗﺘﯽ ﭼﻨﯿﻦ ﻣﺸﮑﻠﯽ ﭘﯿﺶ ﻣﯽ آﯾﺪ اﺑﺘﺪا ﺑﺎﯾﺪ ﻣﺪار اﯾﻨﻮرﺗﺮ ﺳﭙﺲ ﺧﺎزن ﻫﺎي ﺻﺎﻓﯽ و ﺑﻌﺪ ﻣﺎدرﺑﺮد ﺑﺮرﺳﯽ ﺷﻮﻧﺪ. ﺧﺮاﺑﯽ ﻫﺮ ﮐﺪام از ﻻﻣﭗ ﻫﺎي ﺑﮏ ﻻﯾﺖ ، ﺧﺮاﺑﯽ IC PWM یا خرابی IC اﯾﻨﻮرﺗﺮ ﻣﯽ ﺗﻮاﻧﺪ ﺑﺎﻋﺚ ﺑﺮوز اﯾﻦ ﻣﺸﮑﻞ ﺷﻮد. اﮔﺮ ﯾﮑﯽ از ﻻﻣﭗ ﻫﺎ ﺧﺮاب ﺑﺎﺷﺪ ﺑﺎزﺧﻮردي ﺑﻪ ﭘﺎﯾﻪ 3 ﯾﺎ IC TL1451AC 14 می فرستد که مانع از ﺳﺎﺧﺘﻪ ﺷﺪن ﺳﯿﮕﻨﺎل ﺧﺮوﺟﯽ ﻣﯽ ﺷﻮد. ﺑﻪ ﻫﻤﯿﻦ دﻟﯿﻞ وﻗﺘﯽ دﺳﺘﮕﺎه روﺷﻦ ﻣﯽ ﺷﻮد ﺑﮏ ﻻﯾﺖ ﺧﺎﻣﻮش ﻣﯽ ﺷﻮد.

در ﺑﺮد ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ از IC PWMبه شمار SG6841D و FET تغذیه FQPF7N80 اﺳﺘﻔﺎده ﺷﺪه اﺳﺖ. ﻋﯿﺐ ﯾﺎﺑﯽ ﻣﻨﺒﻊ ﺗﻐﺬﯾﻪ اﯾﻦ دﺳﺘﮕﺎه ﺑﺴﯿﺎر ﺳﺎده اﺳﺖ ، زﯾﺮا از ﻗﻄﻌﺎت ﮐﻤﯽ ﺗﺸﮑﯿﻞ ﺷﺪه اﺳﺖ . ﻫﻤﭽﻨﯿﻦ ﻣﯽ ﺗﻮان ﻗﻄﻌﺎت ﻣﺸﺎﺑﻪ را ﻧﯿﺰ ﺟﺎﯾﮕﺰﯾﻦ ﮐﺮد ، ﺑﺮاي ﻣﺜﺎل ﺑﻪ ﺟﺎي FET یاد ﺷﺪه را ﻣﯽ ﺗﻮان از ﻣﺸﺎﺑﻪ آن K1118 اﺳﺘﻔﺎده ﮐﺮد.

ﻣﻌﻤﻮﻻ ﺑﻌﺪ از ﺑﺎز ﮐﺮدن ﻗﺎب ﻣﺎﻧﯿﺘﻮر اوﻟﯿﻦ اﻗﺪاﻣﯽ ﮐﻪ ﻗﺒﻞ از تست وﻟﺘﺎژ ﺑﺎﯾﺪ اﻧﺠﺎم داد اﯾﻦ اﺳﺖ ﮐﻪ ﻗﻄﻌﺎت ﺳﻮﺧﺘﻪ ﺧﺮاﺑﯽ اﺗﺼﺎﻻت ، ﺗﺮك ﺧﻮردﮔﯽ ﺑﺮد و ﻟﺤﯿﻢ ﺳﺮدي و … ﺑﺮرﺳﯽ ﺷﻮﻧﺪ. ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ اﯾﻨﮑﻪ ﻻﻣﭗ ﻫﺎ ﺑﻪ ﻧﺪرت ﺧﺮاب ﻣﯽ ﺷﻮﻧﺪ در ﭘﺎﯾﺎن ﻻﻣﭗ ﻫﺎ ﻧﯿﺰ ﺑﺮرﺳﯽ ﺷﻮﻧﺪ

ﻻزم ﺑﻪ ذﮐﺮ اﺳﺖ اﮔﺮ ﭘﻮﺳﺘﻪ ﺧﺎزن ﺻﺎﻓﯽ ﺗﯿﺮه ﺷﺪه اﺳﺖ ﺣﺘﻤﺎ آن را ﺑﺮرﺳﯽ ﮐﻨﯿﺪ. در اﯾﻦ ﻣﺪار ﺧﺎزن C922 با ظرفیت 1000ufﺑﻪ اﯾﻦ ﺣﺎﻟﺖ در آﻣﺪه اﺳﺖ. وﻗﺘﯽ ﺑﺎ ESR متر تست ﺷﺪ ، در اﻧﺪازه ﮔﯿﺮي ﻣﻘﺎوﻣﺖ ESR آن ﮐﻤﺘﺮ از 12 اﻫﻢ ﺑﻪ دﺳﺖ آﻣﺪ. اﮔﺮ ﺑﻪ ESR متر دﺳﺘﺮﺳﯽ ﻧﺪارﯾﺪ از ﺧﺎزن ﺳﻨﺞ دﯾﺠﯿﺘﺎل اﺳﺘﻔﺎده ﮐﻨﯿﺪ. ﻇﺮﻓﯿﺘﯽ ﮐﻪ ﺧﺎزن ﺳﻨﺞ دﯾﺠﯿﺘﺎل ﻧﺸﺎن ﻣﯽ دﻫﺪ 57uf اﺳﺖ. ﺣﺎل ﺳﻮال اﯾﻨﺠﺎﺳﺖ ﭼﺮا ﺧﺮاﺑﯽ ﺧﺎزن ﺻﺎﻓﯽ ﺑﺎﻋﺚ ﺧﺎﻣﻮﺷﯽ ﺗﺼﻮﯾﺮ ﻣﯽ ﺷﻮد؟

اﮔﺮ ﺑﺎ دﻗﺖ ﺑﻪ ﺗﺼﻮﯾﺮ ﻧﮕﺎه ﮐﻨﯿﺪ ﻣﺴﯿﺮ وﻟﺘﺎژ ﻧﺸﺎن داده ﺷﺪه اﺳﺖ. در ﺿﻤﻦ وﻟﺘﺎژ روي ﺧﺎزن ﺧﺮاب ﮐﻪ در اﯾﻦ ﺧﻂ ﻣﺸﺨﺺ ﺷﺪه اﺳﺖ 12 وﻟﺖ اﺳﺖ. اﯾﻦ وﻟﺘﺎژ از ﺗﺮاﻧﺰﯾﺴﺘﻮر SMD عبور ﻣﯽ ﮐﻨﺪ و وارد ﻣﺪار Start می شود و ﺑﻪ ﺳﻤﺖ ﭘﺎﯾﻪ TL1451AC IC اﯾﻨﻮرﺗﺮ می رود.

ﺑﺮاي اﯾﻨﮑﻪ وﻟﺘﺎژ 12 وﻟﺖ در ﺗﺮاﻧﺰﯾﺴﺘﻮر ﺟﺮﯾﺎن ﭘﯿﺪا ﮐﻨﺪ و وﻟﺘﺎژ ﭘﺎﯾﻪ IC VCC اﯾﻨﻮرﺗﺮ ﺗﺎﻣﯿﻦ ﺷﻮد اﺑﺘﺪا ﺳﯿﮕﻨﺎل (ON) از ﻣﺎدرﺑﺮد ﺑﺮاي راه اﻧﺪازي ﺗﺮاﻧﺰﯾﺴﺘﻮر ارﺳﺎل ﻣﯽ ﺷﻮد.

اﮔﺮ ﺳﯿﮕﻨﺎﻟﯽ ﺑﻪ ﺗﺮاﻧﺰﯾﺴﺘﻮر ارﺳﺎل ﻧﺸﻮد ﻫﯿﭽﮑﺪام از دو ﺗﺮاﻧﺰﯾﺴﺘﻮر از دو ﺗﺮاﻧﺰﯾﺴﺘﻮر روﺷﻦ ﻧﻤﯽ ﺷﻮﻧﺪ و وﻟﺘﺎژي ﺑﺮاي روﺷﻦ ﺷﺪن IC تامین نمی گردد. ﺑﻨﺎﺑﺮاﯾﻦ اﮔﺮ ﻣﺎدرﺑﺮد ﯾﺎ ﻗﻄﻌﻪ اي از ﻣﺪار Start معیوب ﺑﺎﺷﺪ ، ﺗﺼﻮﯾﺮي ﺑﻪ وﺟﻮد ﻧﺨﻮاﻫﺪ آﻣﺪ. زﯾﺮا TL1451AC سیگنال به مدار رزوﻧﺎﻧﺲ L و C روﯾﺮ (Royer)  و ﻣﺪار ﺗﻘﻮﯾﺖ ﮐﻨﻨﺪه (ﮐﻪ ﺷﺎﻣﻞ C5706 ، ﺗﺮاﻧﺰﯾﺴﺘﻮرﻫﺎ ، ﺧﺎزن ﺗﺮاﻧﺴﻔﻮرﻣﺎﺗﻮر ، ﺳﯿﻢ ﭘﯿﭻ ، FET ، دﯾﻮد و ﻣﻘﺎوﻣﺖ ﻫﺎ ﻣﯽ ﺑﺎﺷﺪ) ارﺳﺎل ﻧﻤﯽ ﮐﻨﺪ. ﭘﺲ وﻟﺘﺎژ ﺑﺎﻻ (High Voltage) در ﺧﺮوﺟﯽ ﺳﺎﺧﺘﻪ ﻧﻤﯽ ﺷﻮد و ﺑﺎﻋﺚ ﻧﺪاﺷﺘﻦ ﺗﺼﻮﯾﺮ در ﺧﺮوﺟﯽ ﻣﯽ ﺷﻮد.

در اﯾﻦ ﻣﻮرد ، ﺧﺎﻣﻮﺷﯽ ﺗﺼﻮﯾﺮ ﻣﺎﻧﯿﺘﻮر LCD به خاطر نوسان ﺑﻪ وﺟﻮد آﻣﺪه و ﺧﺎزن ﺻﺎﻓﯽ ﻣﻌﯿﻮب اﺳﺖ. ﻧﻮﺳﺎن ﺑﺎﻋﺚ ﻧﺎﭘﺎﯾﺪاري درTL1451AC  شده و ﺳﺮاﻧﺠﺎم ﺑﺎﻋﺚ ﺧﺎﻣﻮﺷﯽ ﺳﯿﮕﻨﺎل ﺧﺮوﺟﯽ ﻣﯽ ﮔﺮدد.

در اﯾﻦ دﺳﺘﮕﺎه ﻓﻘﻂ ﺑﺎ ﺗﻌﻮﯾﺾ ﺧﺎزن ﺻﺎﻓﯽ ﻣﺸﮑﻞ ﺧﺎﻣﻮﺷﯽ ﻣﺎﻧﯿﺘﻮر LCD برطرف می گردد.
